WR11 螺帽式(螺钉式) 高精度热电阻

WR11 螺帽式 高精度热电阻,螺钉式PT100铂热电阻 螺钉式PT100铂热电阻,采用可以滑动和转动的螺纹套筒作为安装方式,使用方便,大量用于散热板等板材表面的测温场合,但是其不防水,不能安装于管道液体介质测量的场合。

  • 型号: WR11 螺帽式
  • 品牌: well唯乐



WR11系列高品质热电阻是由含绝缘层和护套层的引线一头焊接铂电阻元件放入铜套管内并加上固定螺纹当感温探头,一头延长至所需长度作为引线而组成的螺帽式高品质热电阻高品质热电阻具有低温精度高,但机械强度低的特点。WR11系列一般用于测量-200~+200℃的气体或金属固体内部温度。

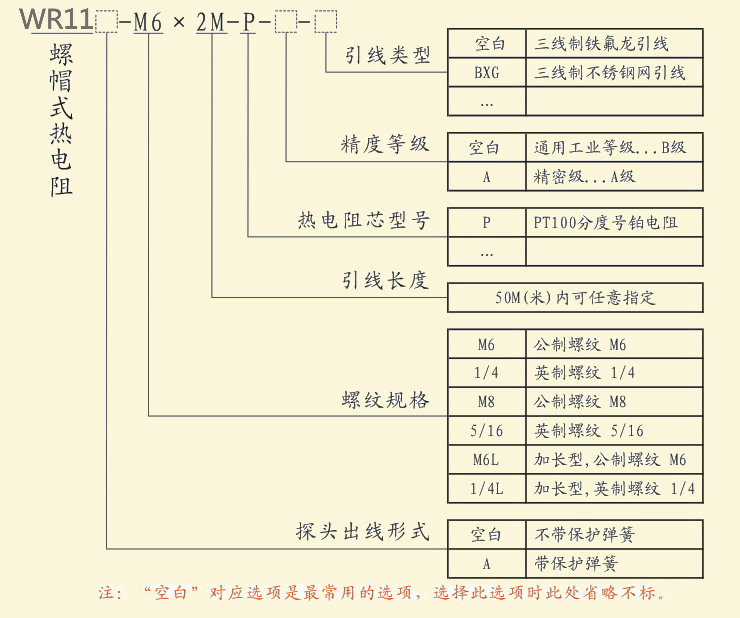

型号选择:

0512-65852742





部分选项说明:



中文名称 选型代码 图 片 绝缘层与
护套层材料
长期耐温 其它特性点
三线制
铁氟龙引线
TFL 0512-65852742 铁氟龙绝缘
铁氟龙护套
-190℃~+200℃ 抗干扰性差,耐磨性好,结构紧凑,最常用,价格贵。
三线制
PVC引线
PVC 0512-65852742 PVC绝缘
PVC护套
-30℃~+80℃ 抗干扰性差,耐磨性好,外径较大,不适合做AR1系列,价格便宜。
三线制
不锈钢网
引线
BXG 0512-65852742 玻纤绝缘
不锈钢网护套
0℃~200℃

抗干扰性好,耐磨性中等,不适合固定在运动被测物体,价格贵。



注:特殊的二线制或四线制铁氟龙引线与PVC引线是没有护套层的,选型代码分别为TFL2、TFL4、PVC2、PVC4。
  M6公制螺纹 1/4英制螺纹 M8公制螺纹 5/16英制螺纹 M6公制螺纹加长型 1/4英制螺纹加长型
螺 纹
规 格
0512-65852742 0512-65852742 0512-65852742 0512-65852742 0512-65852742 0512-65852742
注:M6与1/4螺纹外径接近,M8与5/16螺纹外径接近,辨别时请用牙规测量。
带保护弹簧的
探头出线形式
0512-65852742

 螺钉式PT100铂高品质热电阻订货时,烦请告知以下参数:


1. PT100精度选择(A级 ±0.15℃  B级±0.30℃ C级 ±0.60℃)


2. 工作环境温度?


3. 几线制?(2线制/3线制/4线制 选择一种 )


4. 线材要求?(普通线 /屏蔽线/防腐线/高温线 等等)


5. 线长(AL)?


6. 螺纹大小?(常用M6*1mm  M8*1.25mm)


7. 线尾部如何处理?(挂锡/U型叉/金属针/端子 等等)
