温控数值频繁跳变？90%都是干扰惹的祸！运维师傅必存抗干扰方案

做设备调试和运维的师傅，大概率都遇到过这种糟心事：温控数值莫名飘移、来回乱跳，设备无故启停、控温精度失衡。排查半天，既不是探头损坏，也不是参数设置问题，其实绝大多数故障都是电磁干扰导致的！今天结合 W400 温控实操，整理落地 5 个实操方法。

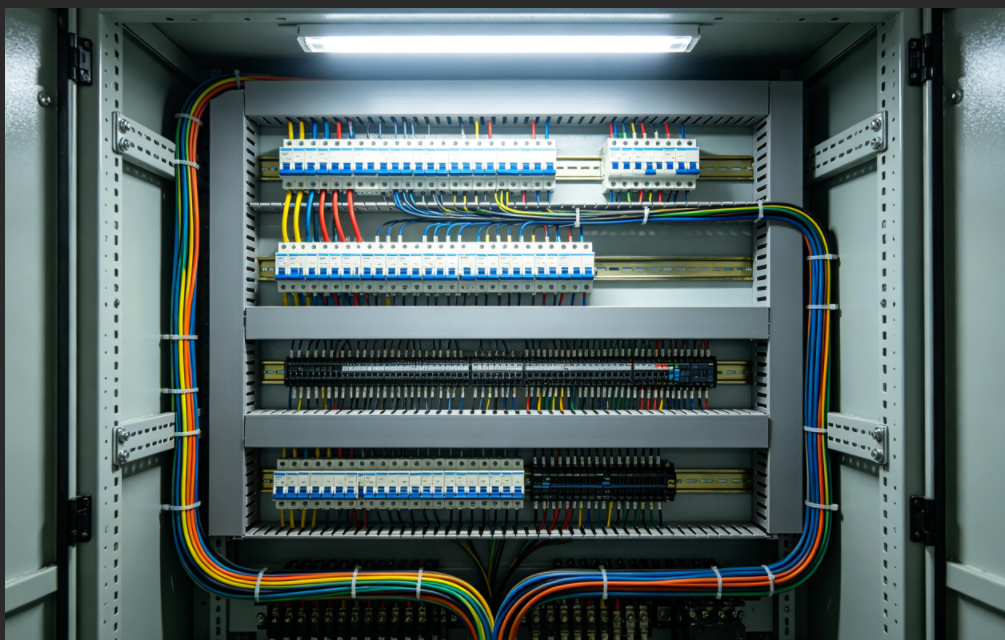

✅强弱电分离布线，从源头隔绝干扰

1. 高品质热电偶、PT100等传感器弱电信号线，严禁与加热管线、电机动力线同管、同槽走线；

2. 强弱电线路平行铺设时，间距务必保持≥20cm，交叉走线采用90°垂直交叉，最大限度规避电磁耦合干扰；

3. 传感器走线距离过长时，务必更换专用屏蔽补偿导线，减少长线信号衰减和干扰。

✅ 屏蔽线单端接地，90%电工都接错

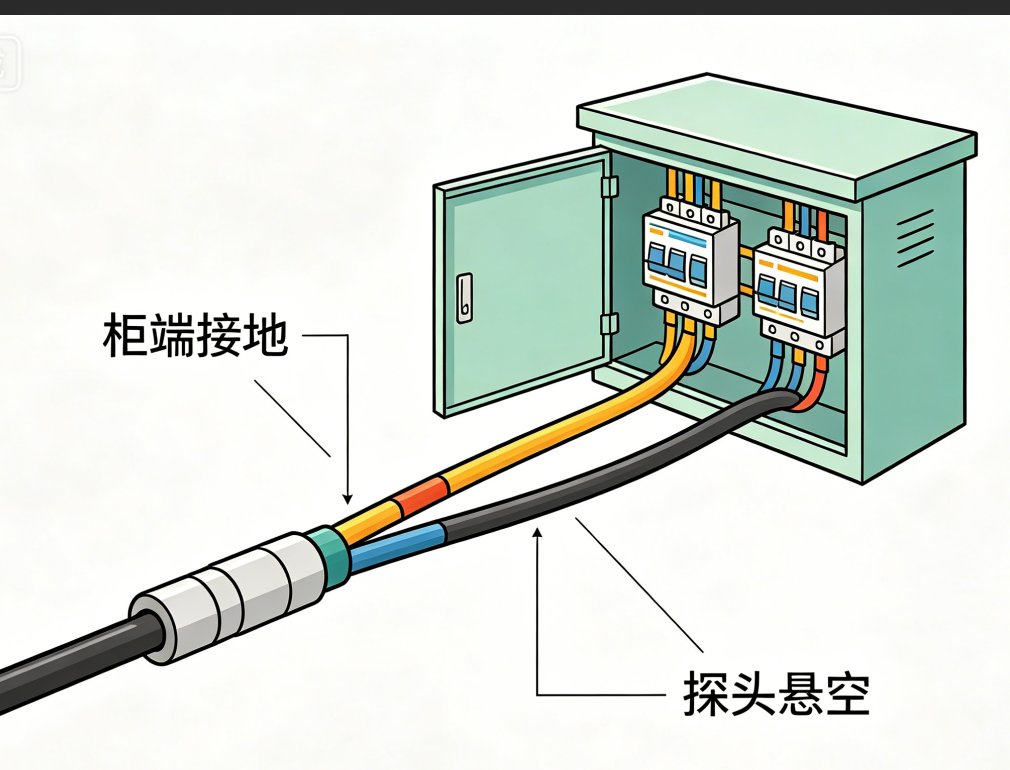

核心口诀：柜端接地，探头悬空

屏蔽线缆仅在控制柜PE接地排统一接地，测温探头一侧的屏蔽层必须悬空、不接地；

两端同时接地会形成电流环流，不仅无法抗干扰，还会放大信号干扰，同时屏蔽层严禁搭接零线混用。

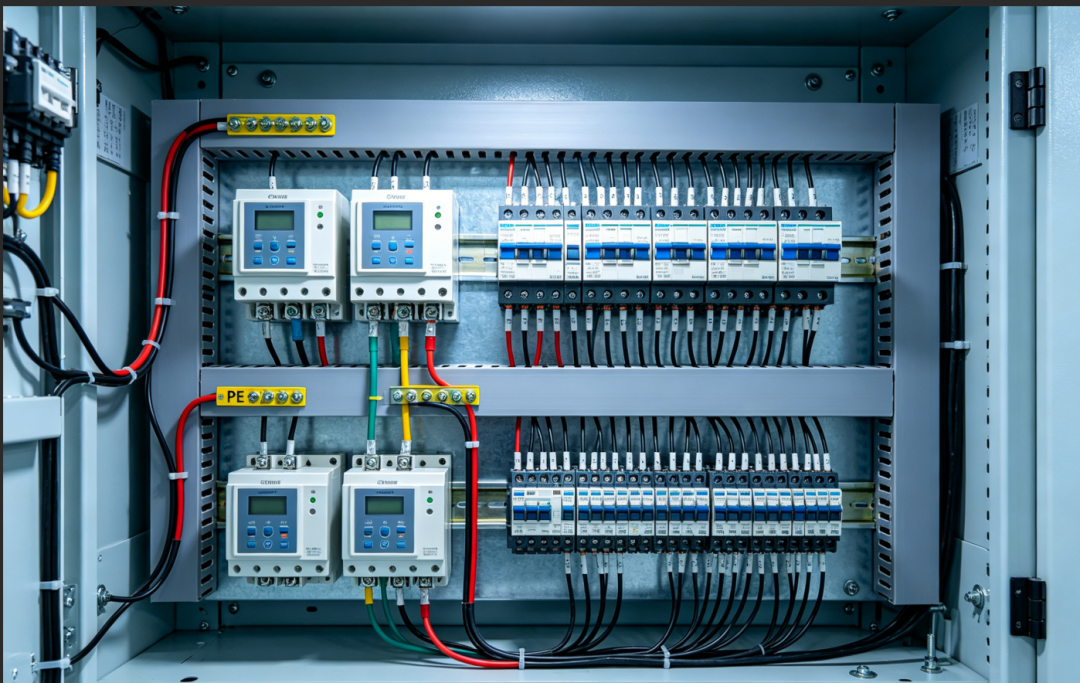

✅ 规范接地布局，区分强弱地线

1. 温控器、固态继电器、设备机架等弱电设备，统一接入专用保护地线；

2. 电机、接触器等大功率负载的动力地线，与仪表弱电地线分开独立接地，互不干扰；

3. 有效规避大功率设备启停时产生的地线电位波动，防止杂电窜入测温回路造成数据异常。

✅ 源头抑制干扰，加装抗干扰配件

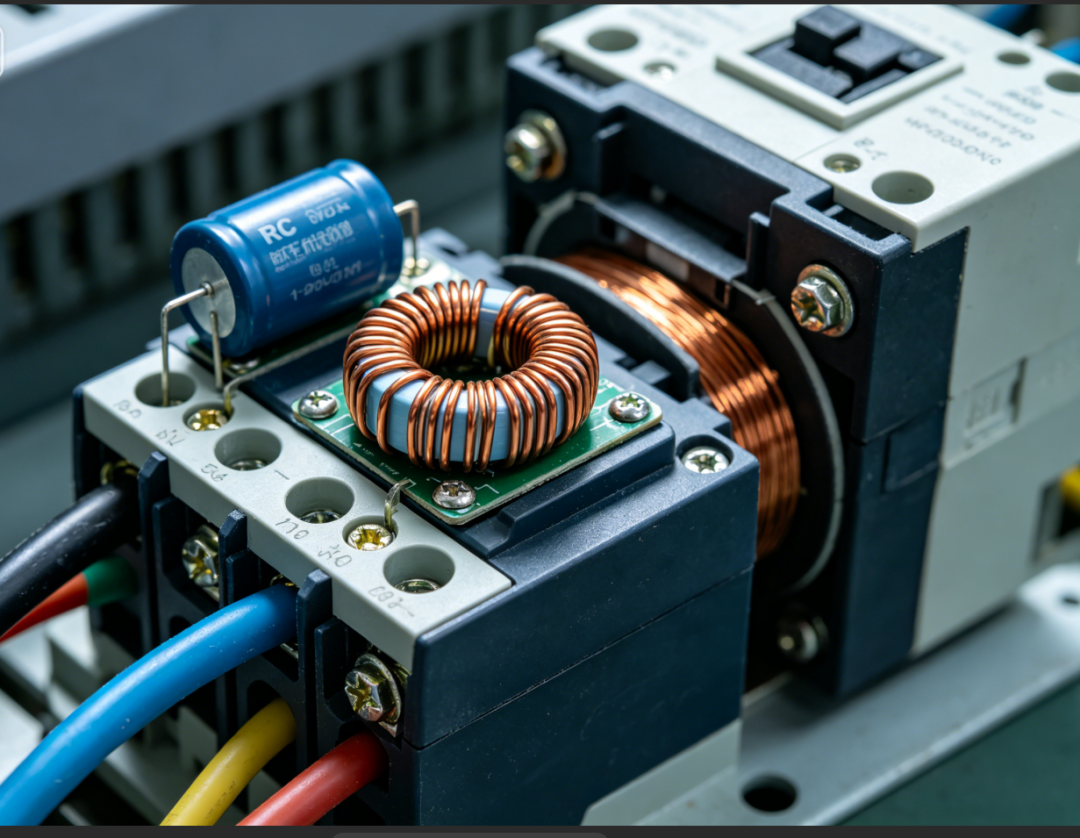

1. 交流接触器线圈两端加装RC阻容吸收器，吸收断电瞬间产生的反向高压脉冲，杜绝电网杂波；

2. 变频器周边的温控设备，电源线上套抗干扰磁环，工况恶劣的现场可加装小型电源滤波器，净化供电；

3. 温控器安装位置尽量远离变频器出线口、变压器等强磁发热设备，减少近距离干扰。

✅ 现场无法改线？参数微调应急解决

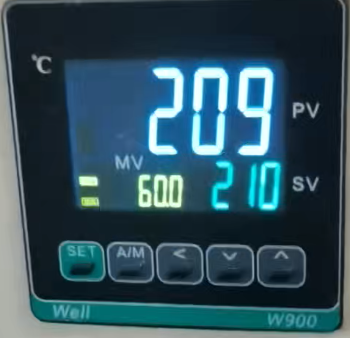

现场布线无法整改的情况下，可进入温控器SET设置菜单，适当调大数字滤波参数，自动过滤瞬时杂波，解决温度跳变问题；

⚠️ 重要提醒：滤波参数不宜设置过大，否则会导致测温响应滞后、控温迟钝，影响恒温精度。
